          2. 明渠流量計(時差法)測流系統設備

            產品名稱:明渠流量計(時差法)測流系統設備
            產品編號:152937-723
            產品型號:
            更新時間:2017.09.01
            企業單位:南京卓瑪機電有限公司
            瀏覽次數:
            更多產品圖片:




            產品詳細介紹:

            時差式流速流量測流系統設備是用于測量非滿管、開口排放的渠道液體流量的儀表??蓮V泛應用于化工、電力、冶金、礦山、水利等行業。生產和檢定標準依據******《速度式流量計》檢定規程JJG198-1994。
            1. 應 用
            城市供水引水渠
            污水治理流入和排放渠
            工礦企業化工液體、廢水排放渠道
            水利工程和農業灌溉用渠道
            泄洪閘門流量測量

            2.特 點
            對渠道的截面形狀、尺寸無特殊要求。
            可以不停水安裝、維護。
            不阻流,無水頭損失。
            渠道的截面較大時采用多聲道測速,實現高精度測量。
            可測量正、反兩個方向的流量和流速。
            測量范圍大,準確度高。
            可用于槽堰式或其他方式明渠流量計的標定設備。

            3.測量原理
            采用時差式超聲波測量原理(超聲波在液體流動方向和相反方向的傳播而引起的速度差),在測流斷面分布二層流速測量層,在渠底安裝壓力式水位計測量水位,計算過水斷面面積,根據水力學模型,計算出過水斷面流量。

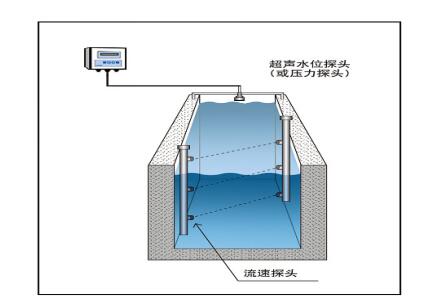

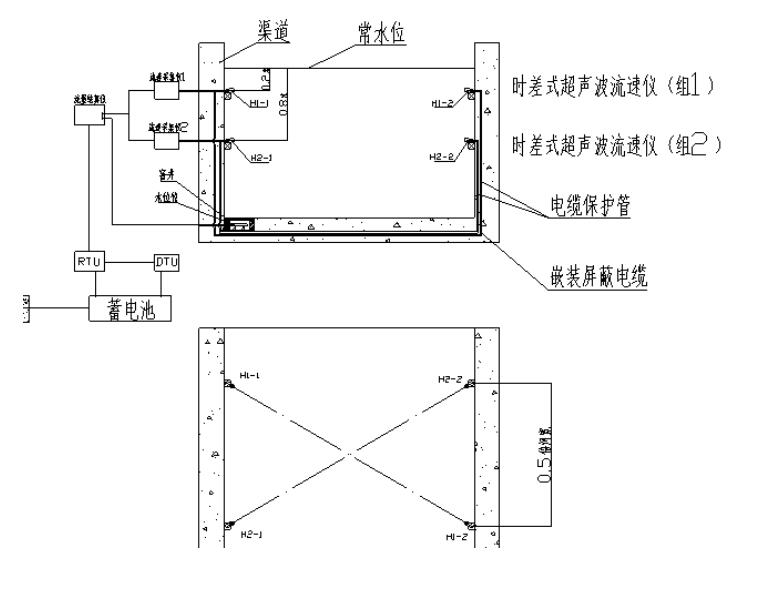

            4.測流系統示意圖









            6、測流系統設備配置

            序號  設備名稱

            單位

             設備技術指標
               流速測量裝置
             1 時差式超聲波環能器 1對 1、流速精度:1%;
            2、流速范圍:±5m/s;
            3、測量線性度:優于0.5%,重復性精度:優于0.2%;
            4、防護等級:IP67;
            5、溫度范圍:-10℃~60℃;
             2 流量結算儀  臺 1、能同時采集多個實時流速;
            2、能實時采集水位數據;
            3、根據水力學模型結算斷面流量;
            4、能顯示水位、斷面平均流速、流量、水量值;
            5、工作溫度:-10℃~60℃;
            3 壓力水位計或者超聲波水位計

            1、采用陶瓷電容壓力傳感器或者超聲波傳感器
            2、量程:0~5 m
            3、精度 : ≤0.2%F?S
            4、分辨率:0.05% F?S
            5、線性度、 重復性 < 0.03 % FS
            6、溫度測量精度 :±0.5℃
            7、溫度補償范圍 :- 5℃ 至 +45℃
            8、工作溫度 :- 25℃ 至 +70℃
                數據采集傳輸
             2 通訊模塊 1)支持雙頻GSM/GPRS.持使用STK卡,符合ETSI、GSM phase2+標準;
            2)具備RS-232/422/485 接口?;騎TL接口,使用方便、靈活、可靠,數據終端長期在線;
            3)具備動態數據中心域名和IP地址,數據傳輸支持單通道單中心或多通道多中心;可遠程設置和修改IP地址等配置參數;
            4)具備短消息數據傳輸通道,具備主備數傳輸通道,支持多數據通道;
                輔助設施
             1 防雷模塊 1套  電源避雷設備
            1) 工作電壓220V
            2) 持續工作電壓≤320V
            3) 標稱放電電流20KA
            4) 放電電流≤40KA
            信號避雷器
            1) 工作電壓12V
            2) 通流容畺≤50KA
            3) 標稱通流容畺10KA
             2 時差式換能器安裝機構 1套 1、不銹鋼材料制作;
            2、保證換能器安裝位置精度≤1mm;
            3、充分的防護結構(防盜、防破壞) 按1500預算不同場合價格有不同
             3 機箱及插件 1套 1、材質:不銹鋼;
            2、板厚≥1.5mm;
            3、所有設備集成于箱體內
               太陽能供電部分
             1 100瓦太陽能板 1只  單晶硅
             2 太陽能充電控制器 1只  30AH工業級,液晶顯示控制
             3 蓄電池 1只  風帆63AH 電池12V,免維護
             4 太陽能立桿 1只  3米立桿,太陽能安裝支架,地籠
             軟件平臺(根據實際需求計算費用)
             設備安裝調試費用(業主行安裝)
